关键词:手动平板闸门,手动式平板闸门
|
 |
摘要：手动平板闸门,手动式平板闸门壳体试验和密封试验:
1,手动平板闸门,手动式平板闸门的壳体试验和密封试验介质为水(含防腐剂),煤油或粘度不大于水的其他适宜液体.
2,密封副是非金属密封的插板阀,密封壳体试验和要求按GB/T13927-92 D级规定.
3,密封副是金属密封的插板阀,对有密封性能要求的,密封试验的泄漏量按1×DNmm 3 /s计算,没有密封性能要求的不做此项试验.
4,用电动,液动,气动装置驱动的插板阀,关闭位置调定后,关闭3次按1和3要求进行壳体和密封试验.
5,手动平板闸门,手动式平板闸门清洁度要求按JB/T7748的规定.
6,静压寿命试验.
7,手动平板闸门,手动式平板闸门静压寿命试验次数按规定,其他技术要按JB/Z 234的规定. |
|
|
|

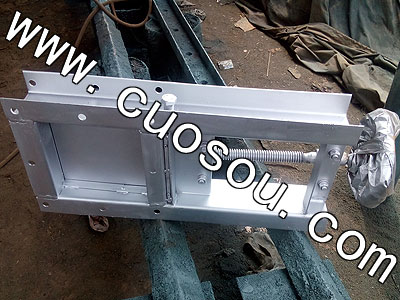

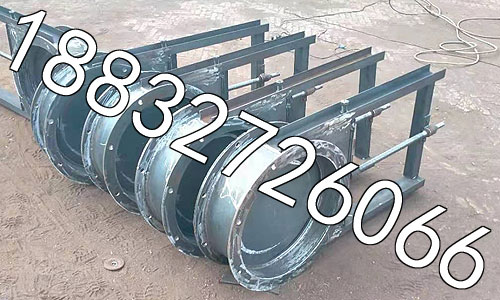

手动平板闸门半成品。

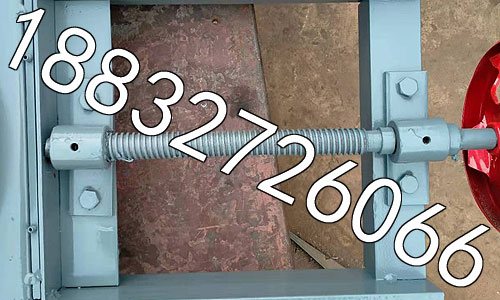

手动式平板闸门丝杆和轴承。

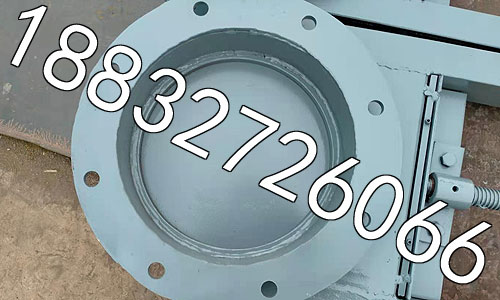

手动平板闸门阀体。

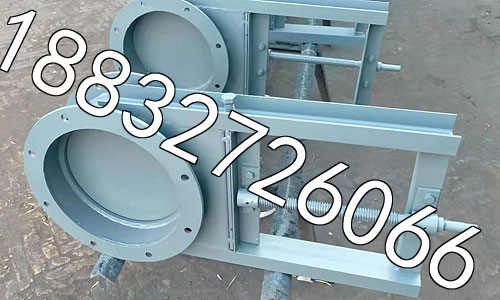

手动式平板闸门成品。

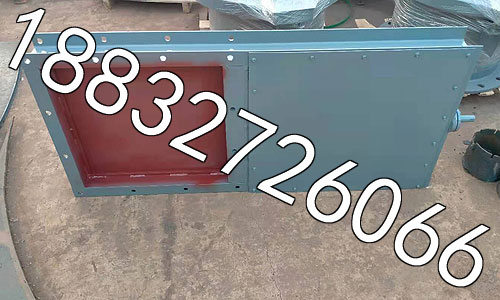

手动平板闸门全密封型。

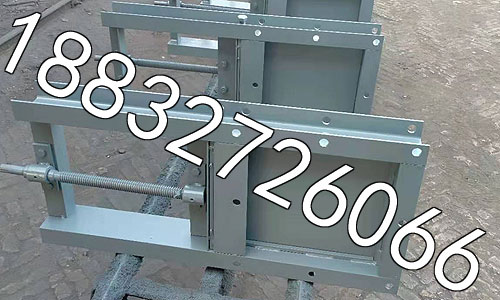

手动式平板闸门方形。

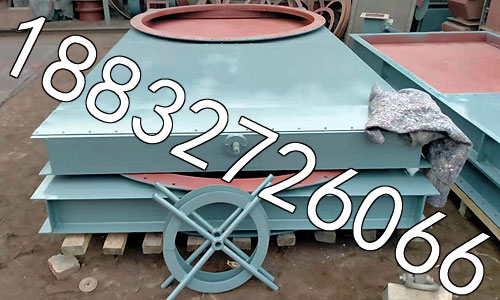

手动平板闸门,手动式平板闸门全密封型。
手动平板闸门,手动式平板闸门使用,维护,保养及注意事项
1.阀门出厂前均作了强度和密封试验,使用时所有连接处均应保持初始状态.
2.本系列阀门操作手轮上标有启闭旋向标志,明杆式上部配有启闭高度标尺,以供调节指示.
3.本阀门与管线焊接时,应将阀门开启,适当用潮湿物保护颈部,尽量减少高温热传导,以防损坏密封填料件.
4.关闭阀门时严禁使用加力杆,闸板关闭至顶端时手轮应回转1/2圈使闸板处于浮动状态.
5.阀门在使用过程中,应定期向阀帽注脂接头注入定量润滑脂.
6.阀门在使用过程中,如因易损件而泄漏,应及时更换.
7.阀门在检修过程中,应将内腔清洗干净,组装时应将各传动部位加润滑脂.
8.阀门储存停用期间,应将闸板处于关闭位置,长期存放应置于通风干燥处,定期检查保养.
|
|
| 类别（Sort） |
A |
B |
C |
A1×A1 |
B1×B1 |
C1×C1 |
H |
H1 |
℃ |
L |
N-φ |
压力（Pressure） |
单向
（Mono-Directional） |
φ300 |
φ260 |
φ200 |
306×306 |
250×250 |
200×200 |
180 |
100 |
≤150 |
720 |
8-φ13 |
0.1 |
| φ320 |
φ280 |
φ220 |
326×326 |
270×270 |
220×220 |
180 |
100 |
760 |
8-φ15 |
| φ340 |
φ300 |
φ240 |
346×346 |
290×290 |
240×240 |
180 |
100 |
800 |
8-φ15 |
| φ360 |
φ320 |
φ260 |
366×366 |
310×310 |
260×260 |
200 |
120 |
840 |
8-φ18 |
| φ380 |
φ340 |
φ280 |
386×386 |
330×330 |
280×280 |
200 |
120 |
880 |
8-φ18 |
| φ400 |
φ360 |
φ300 |
406×406 |
350×350 |
300×300 |
200 |
120 |
920 |
8-φ18 |
| φ420 |
φ380 |
φ320 |
426×426 |
370×370 |
320×320 |
200 |
120 |
960 |
8-φ18 |
| φ440 |
φ400 |
φ340 |
446×446 |
390×390 |
340×340 |
200 |
120 |
1000 |
8-φ18 |
| φ500 |
φ460 |
φ400 |
516×516 |
450×450 |
400×400 |
220 |
140 |
1120 |
8-φ18 |
| φ540 |
φ500 |
φ440 |
556×556 |
490×490 |
440×440 |
220 |
140 |
1200 |
8-φ18 |
| φ610 |
φ560 |
φ480 |
596×596 |
550×550 |
480×480 |
220 |
140 |
1295 |
16-φ18 |
| φ660 |
φ610 |
φ500 |
660×660 |
610×610 |
500×500 |
220 |
140 |
1350 |
16-φ18 |
双向
（Bi-Directional） |
φ706 |
φ660 |
φ600 |
706×706 |
660×660 |
600×600 |
240 |
160 |
1600 |
16-φ18 |
| φ820 |
φ770 |
φ700 |
820×20 |
770×770 |
700×700 |
240 |
160 |
1800 |
20-φ18 |
| φ920 |
φ870 |
φ800 |
920×920 |
870×870 |
800×800 |
270 |
180 |
2000 |
20-φ18 |
| φ1030 |
φ975 |
φ900 |
1030×1030 |
975×975 |
900×900 |
270 |
180 |
2300 |
24-φ23 |
| φ1130 |
φ1074 |
φ1000 |
1130×1130 |
1074×1074 |
1000×1000 |
270 |
180 |
2550 |
24-φ23 |
|
|
|
|
|
|
|
|
|
