关键词:手动螺旋闸门,手动单开螺旋闸门,手动双开螺旋闸门
|
|
摘要：手动螺旋闸门结构特点:该闸门结构简单,操作灵活,重量轻,无卡阻,切断快,特别适用于各类无粘度的固体,粉料及小于φ10mm的颗粒料,晶粒料的输送及流量调节,安装不受角度限制,操作方便,能随时调节开度.手动螺旋方闸门主要由框架,闸板,丝杆,螺母等零件构成,用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动,达到闸门的启闭目的.手动单开螺旋闸门通常于卸料器配套使用,手动螺旋闸阀的直径与卸料器进料口配套,有方形和圆形两种.手动闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流.闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形,楔形角随阀门参数而异 50,介质温度不高时为 2 .楔式闸阀的闸板可以做成一个整 体,叫做刚性闸板；也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板. |
|
|

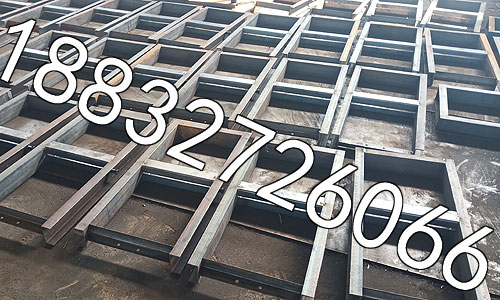

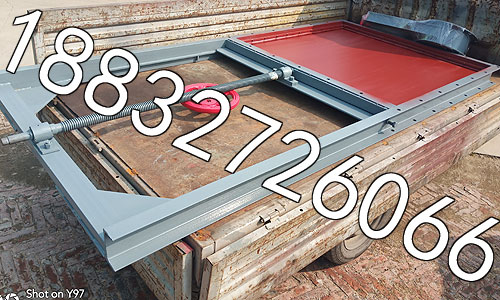

手动螺旋闸门框架。

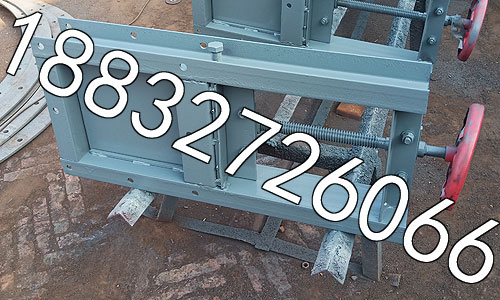

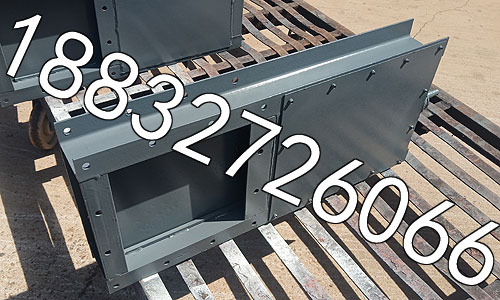

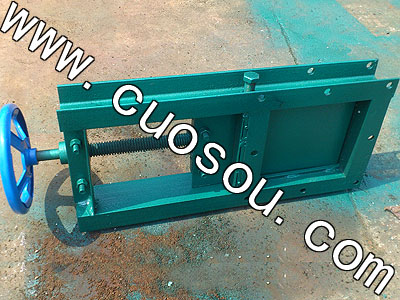

手动单开螺旋闸门方形。
手动单开螺旋闸门全密封型。

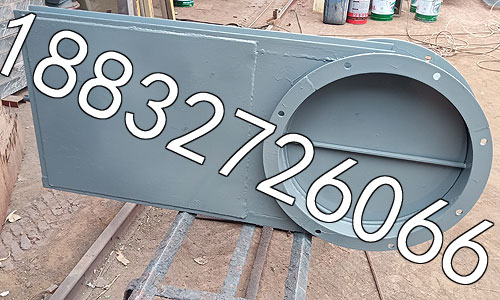

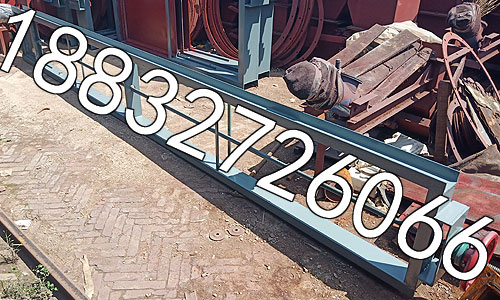

手动螺旋闸门大口径型。
手动单开螺旋闸门方变圆。

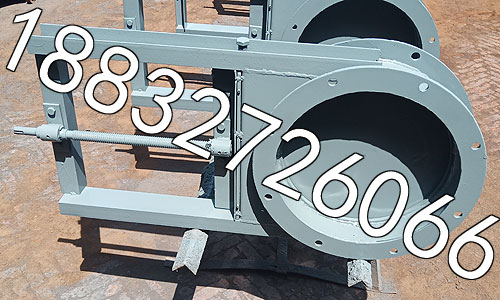

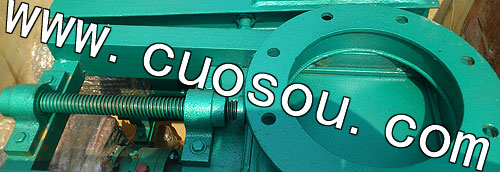

手动螺旋闸门圆形。
手动单开螺旋闸门圆形全密封型。

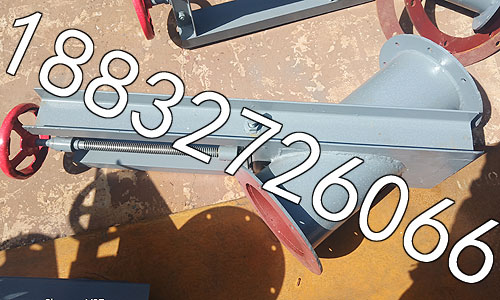

手动螺旋闸门异形。
手动单开螺旋闸门水利控制阀。

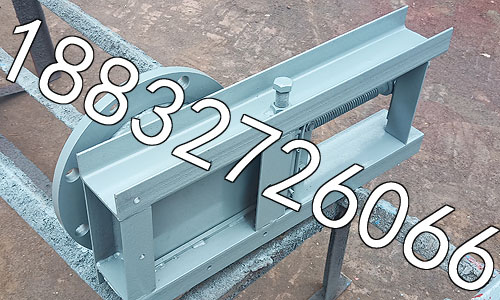

手动螺旋闸门,手动单开螺旋闸门,手动双开螺旋闸门圆口.

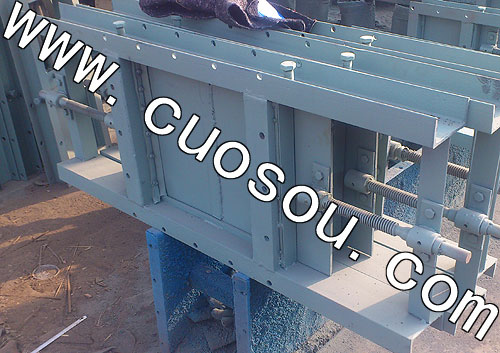

手动螺旋闸门,手动单开螺旋闸门,手动双开螺旋闸门双向。
手动螺旋闸门,手动单开螺旋闸门,手动双开螺旋闸门单向.
手动螺旋闸门,手动单开螺旋闸门,手动双开螺旋闸门双向。
手动双开螺旋闸门用于建材,冶金,矿山,电力,化工,玻璃,轻工,粮食等行业的库顶,库底及进出口等.是控制流量变化较大,启动频繁,切断迅速的理想设备.
手动螺旋闸门,手动单开螺旋闸门,手动双开螺旋闸门结构特点:
手动螺旋闸门,手动单开螺旋闸门,手动双开螺旋闸门结构简单,操作灵活,重量轻,无卡阻,切断快,特别适用于各类无粘度的固体,粉料及小于 Φ 10mm 的颗粒料,晶粒料的输送及流量调节,安装不受角度限制,操作方便,能随时调节开度.该阀门有手轮和链轮操纵两种操作形式,I 型为手轮,II 为链轮.单向和双向两种结构形式,LZD 为单向,LZS 为双向.
手动螺旋闸门,手动单开螺旋闸门,手动双开螺旋闸门工作原理:
手动螺旋闸门,手动单开螺旋闸门,手动双开螺旋闸门主要由框架,闸板,丝杆,螺母等零件构成,用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动,达到闸门的启闭目的.

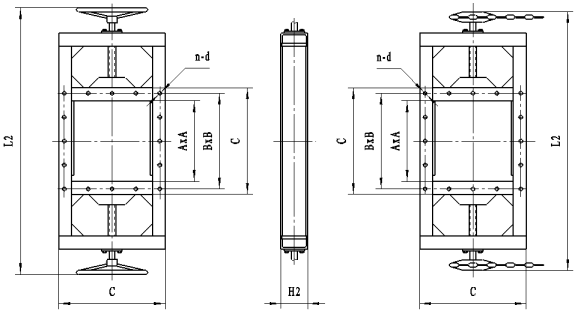

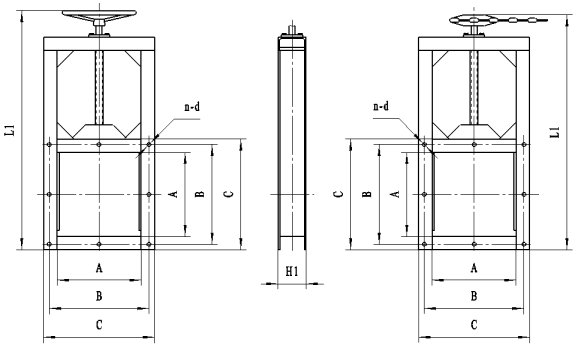

手动螺旋闸门,手动单开螺旋闸门,手动双开螺旋闸门主要零件材料及连接尺寸 |
|
手动螺旋闸门,手动单开螺旋闸门,手动双开螺旋闸门祥细参数表
类别 |
A×A |
B×B |
C×C |
L |
H |
n-d |
重量 |
单向 |
200×200 |
256×256 |
296×296 |
820 |
100 |
8-Φ12 |
62 |
250×250 |
306×306 |
346×346 |
930 |
100 |
8-Φ14 |
70.5 |
300×300 |
356×356 |
396×396 |
1050 |
100 |
8-Φ14 |
81 |
400×400 |
456×456 |
496×496 |
1400 |
100 |
12-Φ14 |
114 |
450×450 |
510×510 |
556×556 |
1450 |
120 |
12-Φ18 |
130 |
500×500 |
560×560 |
606×606 |
1610 |
120 |
16-Φ18 |
147 |
双向 |
600×600 |
660×660 |
706×706 |
1830 |
120 |
16-Φ18 |
169 |
700×700 |
770×770 |
820×820 |
2130 |
140 |
20-Φ18 |
236 |
800×800 |
870×870 |
920×920 |
2440 |
140 |
20-Φ18 |
303 |
900×900 |
974×974 |
1030×1030 |
2660 |
160 |
27-Φ23 |
424 |
1000×1000 |
10741074 |
1130×1130 |
2870 |
160 |
24-Φ23 |
636 |
说明 |
LMD-单向 |
I-手轮 |
距地面小于1.7米用手轮，大于1.7米用链轮
链条节数M=0.105X-113（X是丝杆中心离地面度度） |
|
