关键词:回转卸料器,除尘回转卸料器,除尘器回转卸料器
|
|
摘要：回转卸料器又名卸料装置,星型卸料装置,YJD 星型卸料装置,卸料器 ,星型卸料器,YJD 星型卸料器,电动卸料器,自动卸料器,定量卸料器,排灰阀, 自动排灰阀,电动排灰阀,卸灰阀,电动卸灰阀,自动卸灰阀,星形卸灰阀,出料阀,自动出料阀,电动出料阀,定量出料阀,卸料阀,星型卸料阀,电动卸料阀, 锁风下料阀,旋转下料阀,下料器,旋转下料器,电动下料器.它由电机,齿差行星减速器(X)或针轮摆线减速机(Z)与转龙式卸料器三部分组成.共有两个系列,60种规格.进出口法兰方形的为A形,圆形的B型.本卸料装置是除尘设备排灰,风其它设备给料的主要设备,适用于粉状物料和颗粒状物料.为环保,冶金 ,化工, 粮食,食品等工业部门广泛使用. |
|
|
回转卸料器壳体。
除尘回转卸料器简型。
除尘器回转卸料器单分体式。
回转卸料器双分体式。
除尘回转卸料器圆口简型。
除尘器回转卸料器链条式。
回转卸料器长方形。
除尘回转卸料器木粉专用。
除尘器回转卸料器齿轮减速机和联轴器连接。
回转卸料器防爆型。
除尘回转卸料器,除尘器回转卸料器不锈钢材质。
回转卸料器特点 :
1, 结构紧凑 , 造型美观 , 使用方便。
2, 运转平稳 , 噪音低。
3, 由于轴承 , 齿箱离开壳体一段距离 , 对于高温 , 润滑都有较大改善。
4, 本厂也可按用户要求设计制造。
5, 本产品在出厂前 , 以注有针轮摆线减速机专用润滑脂 , 请定期检查加油。 |
|

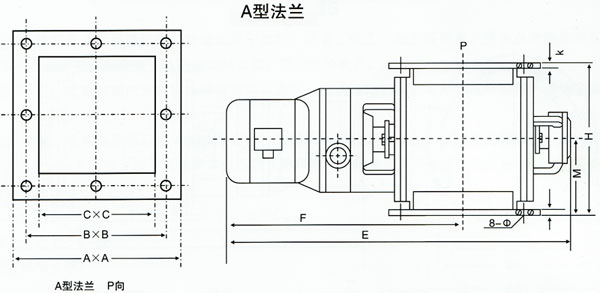

回转卸料器安装尺寸图:
回转卸料器安装尺寸图:
回转卸料器参数表:
型号
数据
名称 |
YJD
2 |
YJD
4 |
YJD
6 |
YJD
8 |
YJD
10 |
YJD
12 |
YJD
14 |
YJD
16 |
YJD
18 |
YJD
20 |
YJD
26 |
YJD
30 |
卸料量 L/r |
2 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
26 |
30 |
r/min |
Z型 |
33 也可按用户要求订作 |
工作温度℃ |
T≤80℃ |
物料 |
粉状，颗粒状 |
电
机 |
型号 |
Y801-4 |
Y802-4 |
Y90S-4 |
Y90L-4 |
Y100
L1-4 |
Y100
L1-4 |
KW |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
r/min |
1390 |
1400 |
1430 |
重量 |
53 |
71 |
86 |
101 |
121 |
141 |
161 |
181 |
191 |
221 |
251 |
301 |
回转卸料器机A型卸料器外形尺寸参数表:
| 型号 |
A |
B |
C |
E |
F |
M |
H |
h |
ф |
| YJD02型 |
240 |
200 |
150 |
650 |
420 |
122.5 |
225 |
12 |
9 |
| YJD04型 |
260 |
230 |
180 |
758 |
526 |
140 |
280 |
15 |
11 |
| YJD06型 |
280 |
250 |
200 |
778 |
536 |
150 |
300 |
15 |
11 |
| YJD08型 |
300 |
270 |
220 |
798 |
546 |
160 |
320 |
15 |
13 |
| YJD10型 |
320 |
290 |
240 |
880 |
628 |
170 |
340 |
18 |
13 |
| YJD12型 |
340 |
310 |
260 |
900 |
638 |
180 |
360 |
18 |
17 |
| YJD14型 |
360 |
330 |
280 |
920 |
648 |
190 |
380 |
20 |
17 |
| YJD16型 |
380 |
350 |
300 |
960 |
678 |
200 |
400 |
20 |
17 |
| YJD18型 |
400 |
370 |
320 |
980 |
688 |
220 |
440 |
22 |
17 |
| YJD20型 |
420 |
390 |
340 |
1000 |
698 |
230 |
460 |
22 |
17 |
| YJD26型 |
480 |
450 |
400 |
1150 |
740 |
260 |
520 |
24 |
17 |
| YJD30型 |
520 |
490 |
440 |
1190 |
755 |
280 |
560 |
24 |
17 |

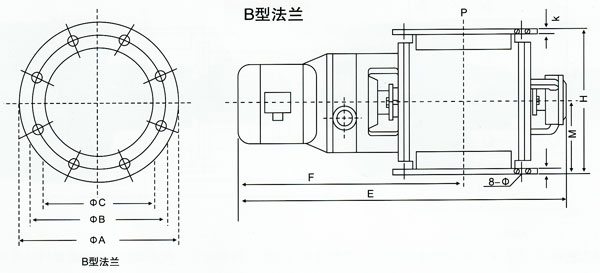

回转卸料器B型卸料器外形尺:
| 型号 |
фA |
фB |
фC |
E |
F |
M |
H |
h |
ф |
| YJD02型 |
250 |
210 |
150 |
650 |
420 |
122.5 |
225 |
12 |
9 |
| YJD04型 |
280 |
240 |
180 |
758 |
526 |
140 |
280 |
15 |
11 |
| YJD06型 |
300 |
260 |
200 |
778 |
536 |
150 |
300 |
15 |
11 |
| YJD08型 |
320 |
280 |
220 |
798 |
546 |
160 |
320 |
15 |
13 |
| YJD10型 |
340 |
300 |
240 |
880 |
628 |
170 |
340 |
18 |
13 |
| YJD12型 |
360 |
320 |
260 |
900 |
638 |
180 |
360 |
18 |
17 |
| YJD14型 |
380 |
340 |
280 |
920 |
648 |
190 |
380 |
20 |
17 |
| YJD16型 |
400 |
360 |
300 |
960 |
678 |
200 |
400 |
20 |
17 |
| YJD18型 |
420 |
380 |
320 |
980 |
688 |
220 |
440 |
22 |
17 |
| YJD20型 |
440 |
400 |
340 |
1000 |
698 |
230 |
460 |
22 |
17 |
| YJD26型 |
500 |
460 |
400 |
1150 |
740 |
260 |
520 |
24 |
17 |
| YJD30型 |
540 |
500 |
440 |
1190 |
755 |
280 |
560 |
24 |
17 |
|
