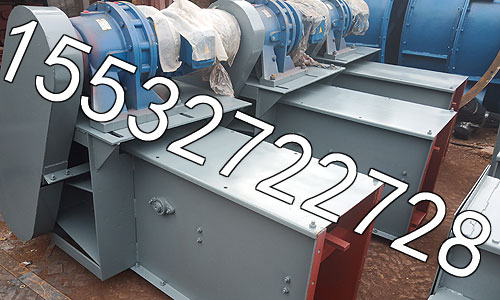

刮板输送机头部。
链式刮板输送机尾部。

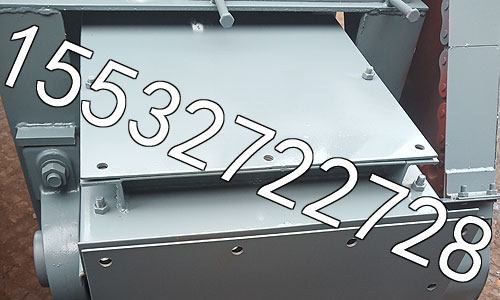

FU链式刮板输送机头部检查口。

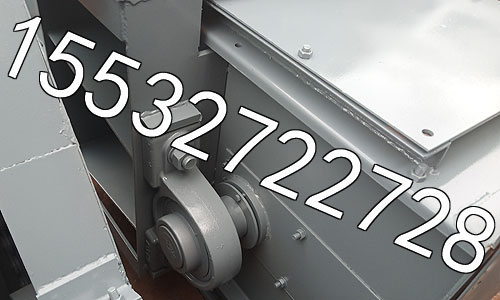

刮板输送机头部轴承。

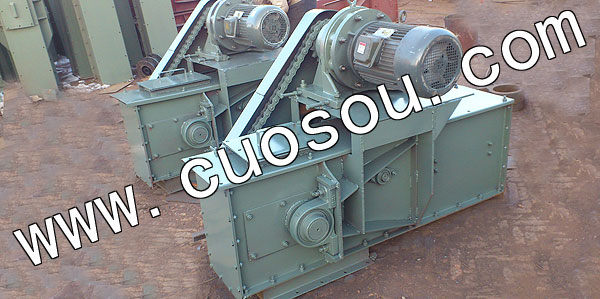

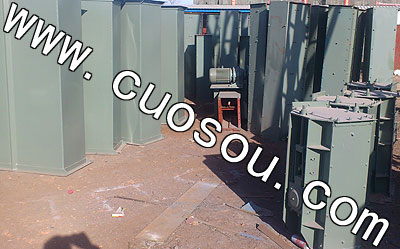

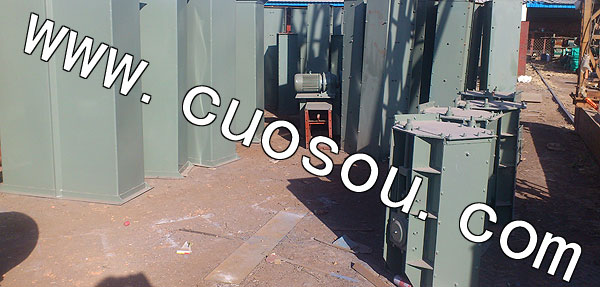

链式刮板输送机头部成品。

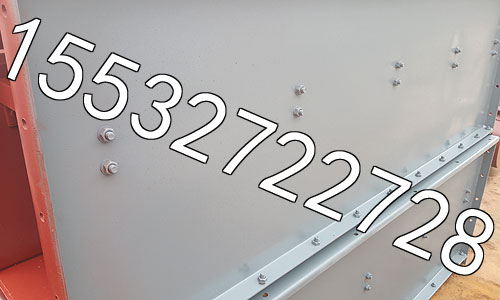

FU链式刮板输送机壳体外观。

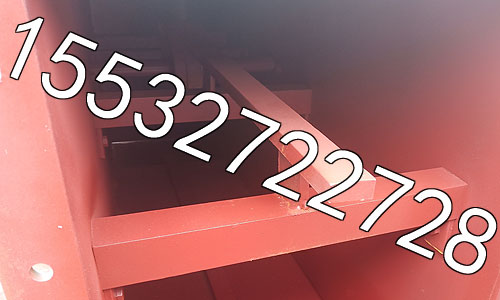

刮板输送机导轨。

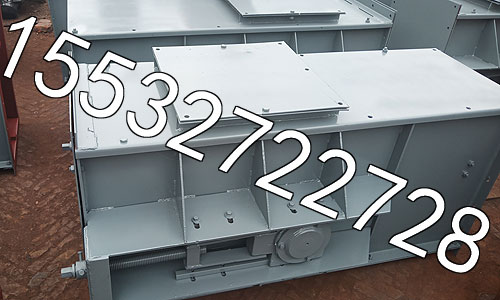

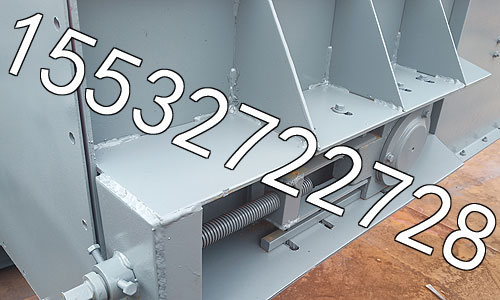

链式刮板输送机尾部调整杆。
,FU链式刮板输送机尾部。

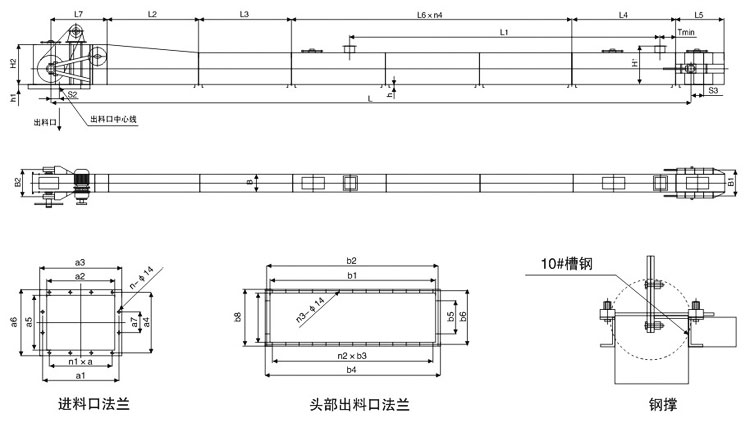

链式刮板输送机的主要结构和组成的部件基本是相同的,它由机头,中间部和机尾部等三个部分组成.
此外,还有供推移输送机用的液压千斤顶装置和紧链时用的紧链器等附属部件.机头部由机头架,电动机,液力偶合器,减速器及链轮等件组成.中部由过渡槽,中部槽,链条和刮板等件组成.机尾部是供刮板链返回的装置.重型刮板输送机的机尾与机头一样,也设有动力传动装置,从安设的位置来区分叫上机头与下机头.
链式刮板输送机组成
按链式刮板输送机溜槽的布置方式和结构,可分为并列式及重叠式两种,按链条数目及布置方式,可分为单链,双边链,双中心链和三链4种.
FU链式刮板输送机[1]可用于水平运输,亦可用于倾斜运输,沿倾 .
斜向上运输时,煤层倾角不得超过25°,向下运输时,倾角不得超过20°,当煤层倾角较大时,应安装防滑装置.可弯曲刮板输送机允许在水平和垂直方向作2°～4°的弯曲.
FU链式刮板输送机的工作原理是,将敞开的溜槽,作为煤炭,矸石或物料等的承受件,将刮板固定在链条上(组成刮板链),作为牵引构件.当机头传动部启动后,带动机头轴上的链轮旋转
,使刮板链循环运行带动物料沿着溜槽移动,直至到机头部卸载.刮板链绕过链轮作无级闭合循环运适用范围
FU链式刮板输送机广泛运用于堆积密度<l.6t／m3,磨琢性较强,粉,粒,小块状物料的水平,小倾角(≤50)连续输送,如煤粉,碎煤,水泥,粉煤灰,焦粉,焦粒,矿粉,化肥,粮食等大输送量(≤600t/h),长距离(<60m),较高温度(<150℃)物料的连续输送,完成物料的输送.
|
