摘要：
手动棒条阀是根据建材,矿山,冶金等行业对中小型固体,块状物料的输送控制,给料等工艺的需要而研制的一种新型闸门,适用于≤50mm物料控制.
手动单层棒条阀结构简单,易操作,无卡阻,克服了平板闸阀因物料颗粒大所造成启闭力大,甚至关不进去的缺点.由于该阀采用单根棒条操作,因而操作方便,灵活,整体结构为优质型钢焊接,刚性好,不变型,使用寿命长,无需维修,是中小型晶状,块状物料控制的理想设备. |
|
|

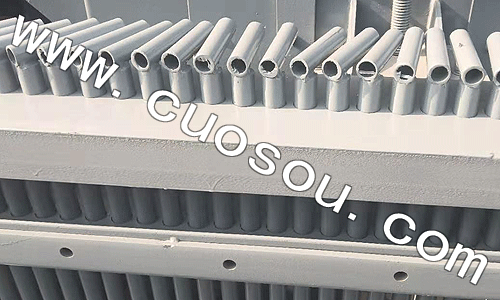

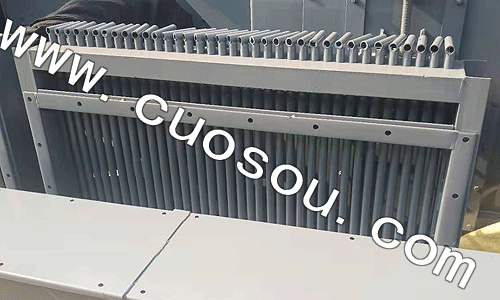

棒条阀上半部分。

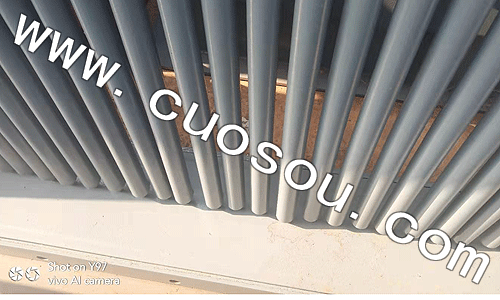

手动棒条阀棒条。

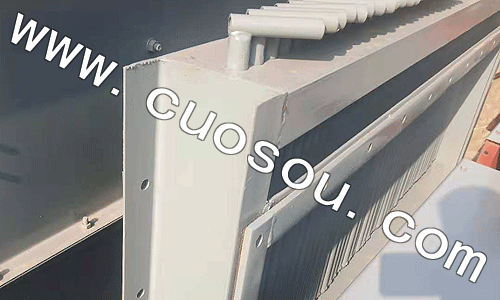

手动单层棒条阀测面。

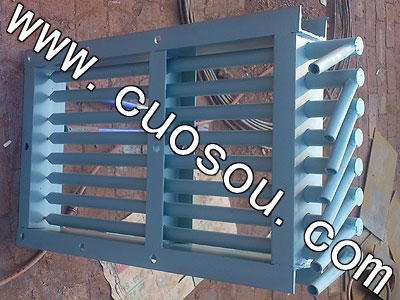

棒条阀,手动棒条阀,手动单层棒条阀整套。
手动棒条阀适用介质:50m以下颗粒物料适用温度:≤300℃棒条闸门结构简单,易操作,无卡阻,能随时调整通过物粒的大小(经调整能通过>50mm物料).本闸门采用优质型钢焊接,刚性强,使用寿命长,基本无维修量,是中小型晶状,块状物料控制的理想设备.本阀是根据建材,选矿,冶金等行业对中小型固体块状物料的输送,控制,筛选,给料等工艺的需要而研制的一种新型闸门,适用于≤50mm物料控制.
手动单层棒条阀工作原理：
棒条式闸阀(棒条阀)主要由框架和棒条组成,当棒条组插入框架里,则棒条就形成一个平行栅板,将物料阻隔在闸门的一侧,若抽出一根棒条,侧栅板上就会出现一条较大的空道,物料就由空道进入闸门的另一侧,抽出棒条的多少应由工艺流程的需要来决定.
主要外形及连接尺寸:
规格 |
A×A1 |
B×B1 |
C×C1 |
L |
H |
H1 |
n-Φ |
重量kg |
300×300 |
390×390 |
350×350 |
300×300 |
800 |
120 |
140 |
8-Φ14 |
173 |
400×400 |
490×490 |
450×450 |
400×400 |
1000 |
120 |
140 |
12-Φ14 |
256 |
500×500 |
610×610 |
560×560 |
500×500 |
1200 |
140 |
160 |
16-Φ18 |
385 |
600×600 |
710×710 |
660×660 |
600×600 |
1400 |
140 |
160 |
16-Φ18 |
550 |
700×700 |
820×820 |
770×770 |
700×700 |
1600 |
160 |
180 |
20-Φ18 |
790 |
800×800 |
920×920 |
870×870 |
800×800 |
1800 |
160 |
180 |
20-Φ18 |
892 |
900×900 |
1030×1030 |
972×972 |
900×900 |
2000 |
160 |
180 |
24-Φ123 |
1077 |
1000×1000 |
1130×1130 |
1068×1068 |
1000×1000 |
2200 |
160 |
180 |
24-Φ123 |
1338 |
1100×1100 |
1240×1240 |
1183×1183 |
1100×1100 |
2500 |
180 |
200 |
28-Φ123 |
1671 |
1200×1200 |
1340×1340 |
1280×1280 |
1200×1200 |
2700 |
180 |
200 |
32-Φ123 |
2089 |
|
|
