摘要： XD-II型多管旋风除尘器
XD-II型多管旋风除尘器是一种高效的除尘器,除尘率可达95%以上,除尘器本体阻力低二900Pa,用现有的锅炉引风机就能保证锅炉正常运行.本除尘器负荷适应性好,在70%负荷时,除尘效率在94%以上.
XD-II型多管旋风除尘器内的旋风子是采用铸铁或陶瓷制造的,厚度大于6mm,因此有良好的耐磨性能.它是工业锅炉烟气除尘和其他粉尘治理的理想设备.

XD-II型多管旋风除尘器技术性能：

规格型号	XD-Ⅱ-0.5	XD-Ⅱ-1	XD-Ⅱ-2	XD-Ⅱ-4	XD-Ⅱ-6	XD-Ⅱ-10	XD-Ⅱ-20	XD-Ⅱ-35
配用锅炉（t/h)	0.5	1	2	4	6	10	20	35
处理烟气量（m3/h)	1500	3000	6000	12000	18000	30000	60000	105000
除尘效率（%）	>95
本体阻力（Pa)	<900
分割粒径ф50（um)	3.05
重量（kg)	310	570	960	1900	2910	6100	11750	20300

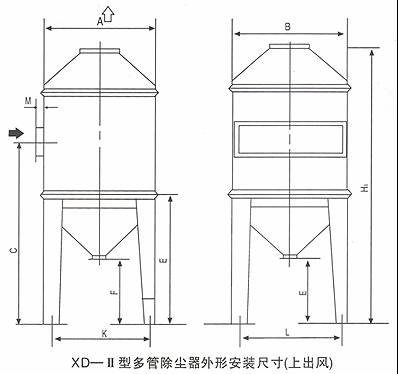

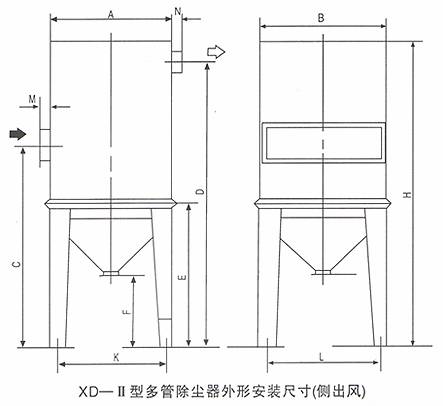

外形尺寸：

		XD-0.5	XD-1	XD-2	XD-4	XD-6	XD-10	XD-20	XD-35
A		330	630	930	1238	1838	2436	3640	3640
B		980	980	1290	1918	1918	2230	3160	5622
H		2354	2796	3066	3866	4383	4996	6036	6350
HO		2454	2946	3206	3936	4623	5246	6306	7006
C		1764	2051	2248	2843	3070	3388	3813	3913
D		2204	2666	2933	3676	4183	4736	5696	5915
E		1138	1410	1560	2120	2257	2500	2700	2800
F		600	800	800	1160	1160	1160	660	1000
K		218	518	798	1106	1620	2168	3320	3140
L		868	868	1158	1786	1700	1962	2840	4522
M		40	40	45	50	50	50	60	60
N		140	140	150	300	150	150	200	1200
进风口	内口尺寸	126×694	156×856	250×1180	320×1810	500×1810	650×2130	900×3060	900×4920
	法兰孔距	6×123	9×101	10×123	14×133	14×133	14×156	22×142
	法兰孔距	2×85	2×103	3×100	3×125	5×111	5×141	9×107
侧出风口	内口尺寸	86×254	106×756	150×1090	260×1090	300×1720	400×2030	550×2960	730×3400
	法尘孔距	5×114	8×101	10×114	10×115	16×111	17×123	21×144
	法尘孔距	1×133	2×78	2×103	3×107	3×120	3×152	5×123
上出风口	内径	ф240	ф320	ф460	ф600	ф700	ф900	ф1200	ф1600
上出风口	法尘孔距	ф280-8孔	ф356-10孔	ф510-16孔	ф644-16孔	ф755-18孔	ф955-24孔	ф1265-24孔	ф1665-36孔
d		ф12	ф16	ф16	ф20	ф22	ф28	ф32	ф32
