关键词:圆口插板阀,手动圆口插板阀,圆口手动插板阀

摘要:手动圆口插板阀结构紧凑,密封性好,使用寿命长,维护方便等特点.该阀由上下阀体,抽板,丝杆,密封件,轴承座,手轮等组成.阀体为铸造件,具有很高的耐温性.可广泛适用于建材,冶金,矿山,化工等行业粉尘物料流量控制的管道和料斗上.

圆口插板阀手轮和丝杆。

圆口插板阀密封。

圆口手动插板阀侧面。

圆口插板阀阀体。

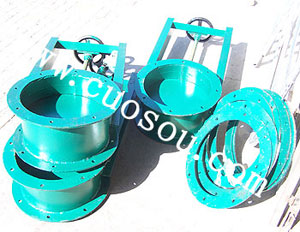

圆口插板阀,圆口手动插板阀成品。
型号
(Model)
A
B
C
H

(Open)

(Close)
工作温度
(Work temperature)
N-φ
公称压力(mpa)
(Nominal pressure)
200型
290
250
200
170
950
750
≤300℃
φ13×8
0.6
220型
310
270
220
170
1010
790
φ13×8
240型
330
290
240
170
1070
830
φ15×8
260型
350
310
260
170
1130
870
φ15×8
280型
380
330
280
170
1190
910
φ17×8
300型
400
350
300
170
1250
950
φ17×8
320型
420
370
320
170
1310
990
φ17×8
340型
440
390
340
170
1370
1030
φ17×8
400型
500
450
400
170
1480
1080
φ17×8
440型
540
490
440
200
1600
1160
φ17×8
500型
660
610
500
200
1850
1350
φ17×16
600型
730
680
600
250
2350
1750
φ17×16
