关键词:

NE链式提升机,NE板链式提升机,NE垂直板链式提升机

摘要: NE链式提升机,NE板链式提升机,NE垂直板链式提升机是用来提升各种散状物料,是目前国内较为先进的一种垂直提升设备,可被广泛用来提升各种散状物料,如:矿石,煤,水泥,水泥熟料,粮食,化肥等,在各工业国家,这类提升机应用极广,由于其高效节能,已成为替代 HL 及 TH 型等环链式提升机的首选.规格有: NE15,NE30,NE50,NE100,NE150,NE200,NE300,NE400,NE500,NE600,NE800 .输送链为套筒滚子链,诱导式重力卸料,用于各种粉状,块状物粒的垂直提升.您可以根据您的产量的大小选着合适的机型.


NE链式提升机头尾轮。

NE板链式提升机办成品。

NE垂直板链式提升机头部。

NE链式提升机中壳。

NE板链式提升机尾部。

NE垂直板链式提升机安装现场。

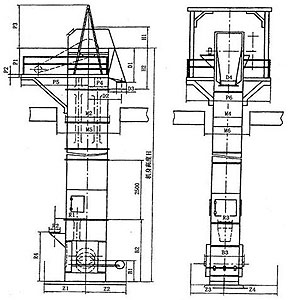

NE链式提升机,NE板链式提升机,NE垂直板链式提升机主要结构
NE链式提升机,NE板链式提升机,NE垂直板链式提升机是应用最广泛的一种垂直提升设备,它被用来提升各种散状物料,如:矿石,煤,水泥,水泥熟料等. 1,NE链式提升机,NE板链式提升机,NE垂直板链式提升机由运行部件,提升机机头,提升机机座,壳体组成.
2,NE链式提升机,NE板链式提升机,NE垂直板链式提升机运行部件由料斗和套筒滚子链条组成,NE15,NE30采用单排链,NE50-NE800采用双排链.
3,NE链式提升机,NE板链式提升机,NE垂直板链式提升机机头由上部壳体,驱动链轮,驱动装置,出料装置和逆止器组成.驱动装置由电机,减速机,联轴器,传动链条等.驱动平台上装有检修架和栏杆.驱动装置分左装和右装两种.左装:面对喂料口,驱动装置布置在机壳左侧.右装:面对喂料口,驱动装置布置在机壳右侧.
4,NE链式提升机,NE板链式提升机,NE垂直板链式提升机机座由壳体下部与张紧装置,改向链轮及进料口组成.张紧装置分螺旋式,弹簧式,重锤式.张紧装置安装在链轮的轴承上,行程一般0.2-0.5m.
NE链式提升机,NE板链式提升机,NE垂直板链式提升机产品特点
1.NE链式提升机,NE板链式提升机,NE垂直板链式提升机提升范围光.对物料的种类,特性及块度要求少,不仅提升一般粉状,粒状和块状物料,而且可提升磨琢性状的物料.物料温度可达 250 °C.
2.NE链式提升机,NE板链式提升机,NE垂直板链式提升机驱动功率小.该机采取流入式喂料,重力诱导式卸料,且采用密集型布置的大容量料斗输送.链速低提升量大.几乎无回料和挖料现象,因此无产功率小,所耗功率是链提升机的 70% .
3.NE链式提升机,NE板链式提升机,NE垂直板链式提升机输送能力大.该系列具有 11 种规格.提升量范围 15~800m 3 /n.
4.NE链式提升机,NE板链式提升机,NE垂直板链式提升机使用寿命长.本机的设计保证物料在喂料,提升和卸料中不会撒落,减少了机械磨损,物料之间很少发生挤压和碰撞现象.输送链采用高强度耐磨链条,大大延长了链条和链斗的使用寿命.正常使用下,输送链使用寿命超过5年.
5.NE链式提升机,NE板链式提升机,NE垂直板链式提升机密封性好,环境污染少.先进的设计原理,保证了整机的可靠性,无故障时间超过 3万小时.
6.NE链式提升机,NE板链式提升机,NE垂直板链式提升机操作,维护,维修方便,易损件少.由于节能和维修少,所以使用成本极低.
7.NE链式提升机,NE板链式提升机,NE垂直板链式提升机机械尺寸小,机壳经折边和中间压凸,再经焊接,刚性好,外观漂亮.
NE链式提升机,NE板链式提升机,NE垂直板链式提升机主要部件结构特点
1.NE链式提升机,NE板链式提升机,NE垂直板链式提升机上部装置:安装有轨道(双排道),防止链条摆动,逆止器,防止料斗回转,物料阻满下部机壳,卸料口装有橡胶板防止回料.
2.NE链式提升机,NE板链式提升机,NE垂直板链式提升机中间节:部分中间节装有轨道(双排节),以防止链条工作中摆动,部分中间节装有检修门以便维修.
3.NE链式提升机,NE板链式提升机,NE垂直板链式提升机下部装置:安装有张紧装置,NE15~NE50采用弹簧张紧,NE100~NE800采用重锤箱张紧.
4.NE链式提升机,NE板链式提升机,NE垂直板链式提升机上下链轮采用 ZG310-570.整体调质,HB229-269齿面淬火HRC40~48.
5.NE链式提升机,NE板链式提升机,NE垂直板链式提升机板链:链板采用 45 # HRC36~42

NE链式提升机,NE板链式提升机,NE垂直板链式提升机技术参数


提升量

料斗

运行部件重量

物料最大料度

m3/h

容积(L)

斗距mm

斗速m/min

占百分比%

10

25

50

75

100

NE15

16

2.5

203.2

29.8

28

65

50

40

30

25

NE30

31

7.8

304.8

30.1

35

90

75

58

47

40

NE50

60

14.7

304.8

30.1

64

90

75

58

47

40

NE100

110

35

400

31

89

130

105

80

65

55

NE150

165

52.2

400

31

112

130

105

80

65

55

NE200

220

84..6

500

30

134

170

135

100

85

70

NE300

320

127.5

500

30

188

170

135

100

85

70

NE400

441

182.5

600

30

205

205

165

125

105

90

NE500

470

260.9

700

30

223

240

190

145

120

100

NE600

600

300.2

700

30

274

240

190

145

120

100

NE800

800

501.8

800

30

313

275

220

165

135

110
