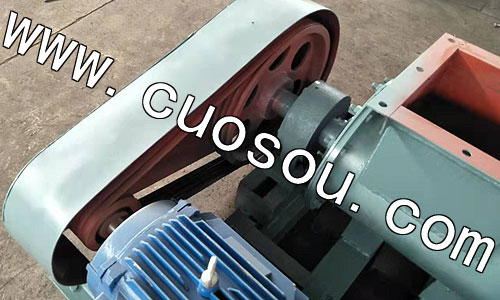

单轴粉尘加湿机电机减速机链轮皮带连接。

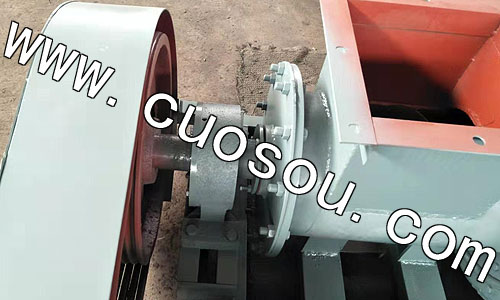

单轴粉尘加湿器轴承座。

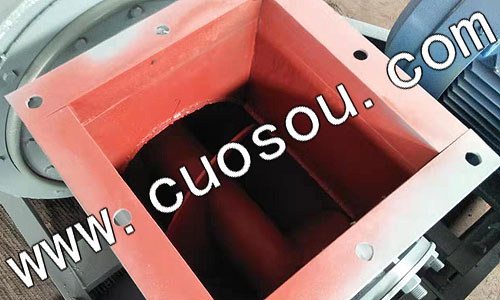

单轴粉尘加湿搅拌机进料口。

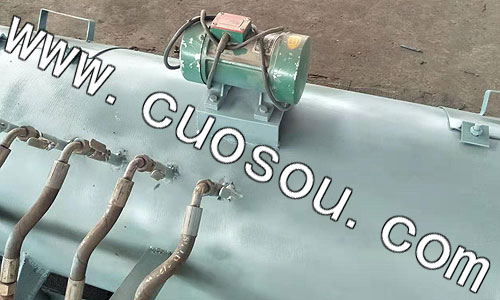

单轴粉尘加湿机振打电机。

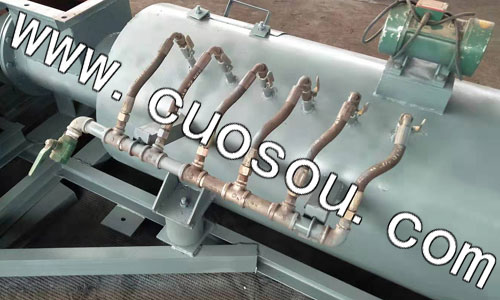

单轴粉尘加湿器进水管。

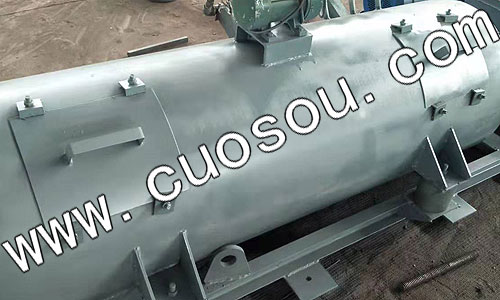

单轴粉尘加湿搅拌机检查口。

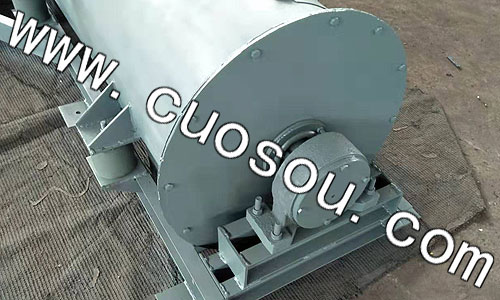

单轴粉尘加湿机尾部轴承座和密封。

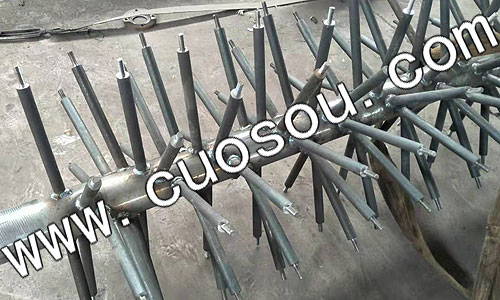

单轴粉尘加湿器轴和叶。

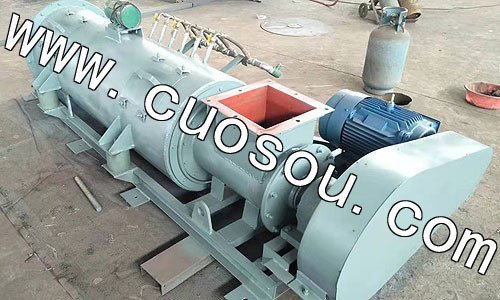

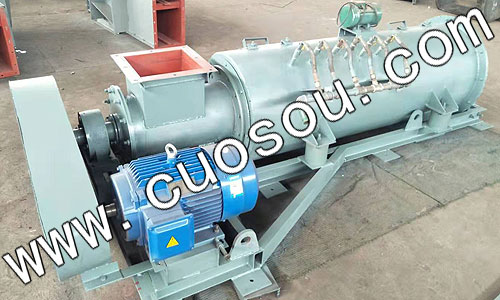

单轴粉尘加湿搅拌机整机。

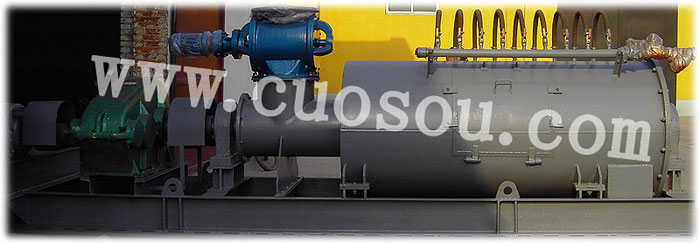

单轴粉尘加湿机,单轴粉尘加湿器,单轴粉尘加湿搅拌机整机。
一,概述
BDSZ系列振动弄粉尘加湿机是我厂继DS系列加湿机之后又一代先进的粉尘加湿设备.它是在DS系列的基础上增设振动系统,使之既有DS系列加湿机的特点,又克服了粉尘形成筒壁粘结的问题,提高了加湿机的适用范围.
二,结构及原理
BDSZ系列加湿搅拌机由均匀供料,叶片输料,混合击打加湿,振动系统四部分构成,配以电控和供水系统.整体固定在一支架上,筒体由四组弹性元件支撑,通过激振装置,使整机在运转过程中,筒体高频振动,筒壁与搅拌轴之间始终保持一定的间隙,减小了运转阻力,杜绝了闷机,堵转现象,减少了停机清理时间,提高了工作效率.
三,联接示意图.
灰仓---给料机---搅拌机---水由阀门组供给
四,主要性能指标
型号/性能 |
生产能力
t/h |
主机功率
KW |
给料机功率
KW |
振动电机功率
KW |
适用温度
? |
水压
MPa
|
重量
t |
BDSZ--50 |
15 |
7.5 |
1.1 |
0.4 |
300 |
0.2 |
2.7 |
BDSZ--60 |
30 |
11 |
1.5 |
0.75 |
300 |
0.2 |
3.2 |
BDSZ--80 |
60 |
18.5 |
1.5 |
2.0 |
300 |
0.2 |
4.7 |
BDSZ--100 |
100 |
37 |
2.2 |
2.5 |
300 |
0.2 |
7.7 |
BDSZ--120 |
160 |
45 |
2.2 |
3.7 |
300 |
0.2 |
8.9 |
主要外形尺寸:
型号 |
BDSZ-50 |
BDSZ-60 |
BDSZ-80 |
BDSZ-100 |
BDSZ-120 |
H |
1110 |
1160 |
1280 |
1650 |
1770 |
H1 |
500 |
500 |
500 |
550 |
550 |
H2 |
610 |
660 |
780 |
1150 |
1220 |
L |
2700 |
2900 |
3100 |
3560 |
3760 |
L1 |
80 |
80 |
80 |
80 |
80 |
L2 |
800 |
840 |
920 |
1075 |
1140 |
L3 |
800 |
830 |
900 |
1070 |
1140 |
L4 |
385 |
385 |
415 |
580 |
435 |
L5 |
1640 |
1840 |
2050 |
2475 |
2675 |
L6 |
380 |
380 |
380 |
380 |
380 |
B |
1300 |
1350 |
1740 |
2090 |
2090 |
B1 |
1220 |
1270 |
1660 |
2010 |
2010 |
B2 |
690 |
790 |
1000 |
1220 |
1200 |
B3 |
760 |
860 |
1060 |
1290 |
1290 |
D |
520 |
|
|
570 |
570 |
D1 |
400 |
400 |
400 |
450 |
450 |
D2 |
480 |
480 |
480 |
530 |
530 |
M1 |
300 |
300 |
300 |
300 |
450 |
M2 |
350 |
350 |
350 |
350 |
510 |
M3 |
390 |
390 |
390 |
390 |
550 |
M4 |
110 |
130 |
160 |
190 |
190 |
M5 |
450 |
550 |
750 |
950 |
950 |
n--d |
9--18 |
|
|
|
|
n1--d1 |
|
|
|
|
|
n2--d2 |
|
|
|
|
|
水管接口 |
|
|
|
|
|
|
