关键词:电动插板阀,圆形电动插板阀,方形电动插板阀

摘要:电动插板阀是一种闸板与阀座始终紧密接触密封的阀门.电动插板阀启闭件是闸板,闸板的运动方向与流体方向相垂直,电动插板阀只能作全开和全关,不能作调节和节流.闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形,楔形角随阀门参数而异.原理:闸板上开有一个通径大小的圆口,通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作.

电动插板阀框架。

圆形电动插板阀电机减速机。

方形电动插板阀丝杆。

电动插板阀槽钢。

圆形电动插板阀丝杆和轴承。

方形电动插板阀密封。

电动插板阀阀板和密封。

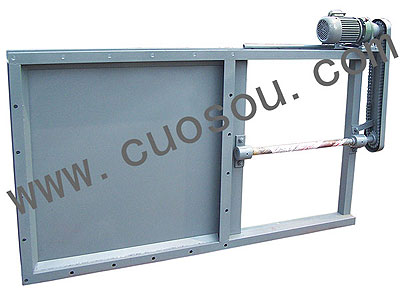

电动插板阀,圆形电动插板阀,方形电动插板阀整套。
型号
(Model)
A
B
C
H

(Open)

(Close)
工作温度
(Work temperature)
N-φ
公称压力(mpa)
(Nominal pressure)
200型
290
250
200
170
950
750
≤300℃
φ13×8
0.6
220型
310
270
220
170
1010
790
φ13×8
240型
330
290
240
170
1070
830
φ15×8
260型
350
310
260
170
1130
870
φ15×8
280型
380
330
280
170
1190
910
φ17×8
300型
400
350
300
170
1250
950
φ17×8
320型
420
370
320
170
1310
990
φ17×8
340型
440
390
340
170
1370
1030
φ17×8
400型
500
450
400
170
1480
1080
φ17×8
440型
540
490
440
200
1600
1160
φ17×8
500型
660
610
500
200
1850
1350
φ17×16
600型
730
680
600
250
2350
1750
φ17×16

浏览关于电动插板阀,圆形电动插板阀,方形电动插板阀相关内容
