PL型单机袋除尘设备
|
PL型系列单机除尘设备，是从国外引进除尘设备进行改进研制成功的新型产品，是一种体积小、除尘效率高的就地除尘机组。

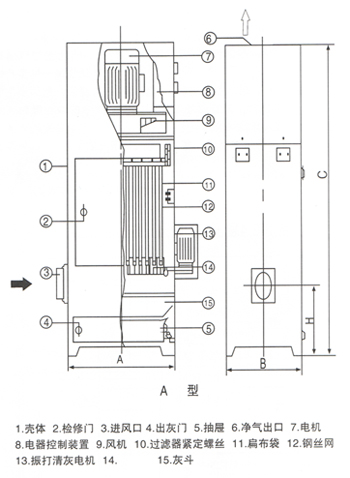

该系列机组基本结构由风机、过滤器和集尘器三个部分组成，各部件都安装一个立式框架内，钢板壳体，外形美观、结构科学、运动可靠、使用方便。
用途：广泛用于铸造工业、陶瓷工业、玻璃工业以及耐火材料，水泥建材、砂轮制造、化工制品，机械加工等行业除尘。铸造用砂，如车床、磨床、铣床、砂轮机、抛光机等等，和中等比重的粉尘，如水泥，陶瓷粉、石膏粉、碳粉、胶木粉、塑料粉等等，以及比重较经的非纤维性粉尘均有良好的除尘效果，该机组除尘效率大于99.5% |
A型技术性能：
 |
PL～800/A |
PL～1100/A |
PL～1600/A |
PL～2200/A |
PL～2700/A |
PL～3200/A |
PL～4500/A |
PL～6000/A |
风量（m3/h) |
800 |
1100 |
1000 |
2200 |
2700 |
3200 |
4500 |
6000-8000 |
资用压力（mmH2O) |
80 |
85 |
85 |
100 |
120 |
100 |
100 |
150～120 |
过滤面积（m2） |
4 |
7 |
10 |
12 |
13.6 |
15.3 |
21.5 |
30 |
进气口尺寸（mm) |
ф120 |
ф140 |
ф150 |
ф200 |
200×250 |
200×300 |
200×350 |
200×450 |
(H) |
318 |
345 |
418 |
433 |
458 |
478 |
478 |
1295 |
风机电机功率（kw） |
1.1 |
1.5 |
2.2 |
3 |
4 |
4 |
5.5 |
7.5 |
清灰电机功率（kw） |
0.18 |
0.18 |
0.18 |
0.18 |
0.18 |
0.18 |
0.18 |
0.55 |
（m/min) |
3.33 |
2.62 |
2.66 |
3.05 |
3.30 |
3.48 |
3.49 |
3.33×4.5 |
净化效率（%） |
>99 |
>99 |
>99 |
>99 |
>99 |
>99 |
>99 |
>99.5 |
灰箱积容（i) |
20 |
30 |
40 |
40 |
55 |
55 |
70 |
105 |
噪声bB(A) |
<75 |
<75 |
<75 |
<75 |
<75 |
75 |
75 |
<8 |
外形尺寸A×B×C |
530×520
×1300 |
700×580
×1400 |
740×580
×1613 |
720×630
×1699 |
760×680
×1798 |
790×700
×1888 |
900×800
×2028 |
1200×900
×2148 |
重量（KG） |
483 |
578 |
662 |
767 |
893 |
1134 |
1302 |
1470 |
|
B型技术性能：
 |
PL～800/B |
PL～1100/B |
PL～1600/B |
PL～2200/B |
PL～2700/B |
PL～3200/B |
PL～4500/B |
PL～6000/B |
风量（m3/h) |
800 |
1100 |
1000 |
2200 |
2700 |
3200 |
4500 |
6000～8000 |
资用压力MMH2O |
80 |
>85 |
>85 |
>100 |
>120 |
>100 |
>100 |
>150-120 |
过滤面积（m2） |
4 |
7 |
10 |
12 |
13.6 |
15.3 |
21.5 |
25 |
风机电机功率（kw） |
1.1 |
1.5 |
2.2 |
3 |
4 |
4 |
5.5 |
7.5 |
清灰电机功率（kw） |
0.18 |
0.18 |
0.18 |
0.18 |
0.18 |
0.18 |
0.37 |
0.55 |
过滤风速（m/min) |
8.33 |
2.62 |
2.66 |
3.05 |
3.30 |
3.48 |
3.40 |
3.33-4.5 |
净化效率（%） |
>96.5 |
>96.5 |
>96.5 |
>96.5 |
>96.5 |
>96.5 |
>96.5 |
>99.5 |
噪声bB(A) |
>75 |
>75 |
>75 |
75 |
<75 |
75 |
<75 |
<80 |
外形尺寸A×B×C |
530×520
×1040 |
700×580
×1100 |
740×580
×1240 |
720×660
×1330 |
760×680 1380 |
790×700
×1420 |
900×800
×1550 |
1200×900
×1720 |
外形尺才A×B×C |
598 588 |
768×648 |
826×666 |
806×746 |
864×784 |
894×804 |
1004×905 |
1102×1002 |
重量（KG） |
504 |
556 |
703 |
735 |
650 |
750 |
960 |
1460 |
|
 |
 |
 |

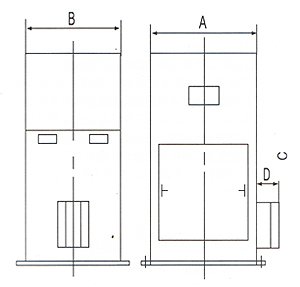

主要尺寸：
 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
L×n1 |
M×n2 |
ф×n3 |
o |
p |
PL-800 |
530 |
520 |
1030 |
135 |
598 |
588 |
130 |
260 |
220 |
112×5 |
110×5 |
ф9×20 |
<40×4 |
50 |
PL-1100 |
700 |
580 |
1100 |
135 |
768 |
648 |
140 |
290 |
360 |
146×5 |
122×5 |
ф9×20 |
<40×4 |
50 |
PL-1600 |
740 |
580 |
1240 |
135 |
826 |
666 |
150 |
450 |
240 |
129×6 |
123×5 |
ф9×22 |
<50×5 |
50 |
PL-2200 |
720 |
660 |
1330 |
135 |
806 |
746 |
170 |
430 |
240 |
126×6 |
116×6 |
ф9×24 |
<50×5 |
50 |
PL-2700 |
760 |
680 |
1380 |
135 |
864 |
784 |
180 |
490 |
250 |
135×6 |
122×6 |
ф11×24 |
<60×5 |
60 |
PL-3200 |
790 |
700 |
1420 |
135 |
894 |
804 |
190 |
480 |
250 |
140×6 |
125×6 |
ф11×24 |
<60×6 |
60 |
PL-4500 |
900 |
800 |
1560 |
160 |
1004 |
904 |
230 |
580 |
250 |
118×8 |
106×8 |
ф11×32 |
<60×6 |
60 |
PL-6000 |
1200 |
900 |
1740 |
160 |
1302 |
1002 |
315 |
360 |
737 |
124×10 |
118×8 |
ф11×36 |
<60×6 |
130 |
|
|
|
|
