简介：
LMN-II型 袋式除尘器采用与其它 袋式除尘器清灰方式不同的脉动反吹气流清灰方法较少的反吹气流产生空气振动，达到清灰的目的，使用方便，应用范围较广，LMF-II型 袋式除尘器的清灰机构由链传动装置和切换脉冲阀组成，具有结构简单，运行可靠、维修方便、除尘效率高等特点，根据处理气量的大小；本 除尘设备有不同数量的单元组合，分为3-14个单元。 |
 |
主要技术参数和规格：
| 项目 |
参数 |
| 滤袋数量（条） |
18 |
| 滤袋尺寸（毫米） |
ф185×3200 |
| 过滤面积（米2） |
33 |
| 过滤速度（米/分） |
0.5-2 |
| 单元处理风量（m3/小时） |
990-3960 |
| 设备阻力（毫米水柱） |
70-180 |
| 充许含尘浓度（克/米3） |
≤15 |
| 除尘效率（%） |
99.5 |
| 工作温度（℃） |
<120 |
| 滤料 |
208涤纶绒布（或其它滤布） |
| 清灰单间（秒） |
120 |
| 清灰时间内脉动次数 |
3 |
|
?技术性能：
 |
组数×袋数 |
过滤面积（米2） |
过滤风量（米3/小时） |
过滤风速（米/分） |
阻力（毫米水柱） |

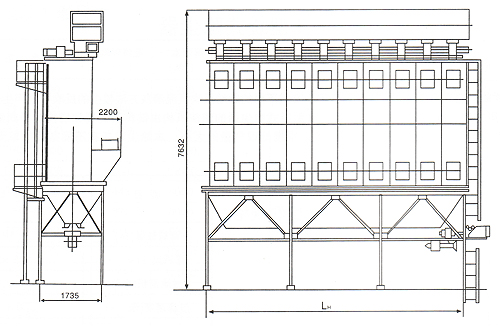

外形尺寸（ABH） |
| LMN-Ⅱ-54 |
3×54 |
99 |
3096-5940 |
0.5～2.0 |
70～180 |
2595×2200×6610 |
| LMN-Ⅱ-72 |
4×72 |
132 |
5940-8910 |
3249×2200×6610 |
| LMN-Ⅱ-90 |
5×90 |
165 |
7920-11800 |
3989×2200×6610 |
| LMN-Ⅱ-108 |
6×108 |
198 |
9900-4850 |
4729×2200×6610 |
| LMN-Ⅱ-126 |
7×126 |
231 |
11800-17820 |
5469×2200×6610 |
| LMN-Ⅱ-144 |
8×144 |
264 |
13860-20790 |
6209×2200×6610 |
| LMN-Ⅱ-162 |
9×162 |
297 |
15480-23760 |
6999×2200×6610 |
| LMN-Ⅱ-180 |
10×180 |
330 |
17820-26730 |
7289×2200×6610 |
| LMN-Ⅱ-198 |
11×198 |
363 |
19800-29700 |
8429×2200×6610 |
| LMN-Ⅱ-216 |
12×216 |
396 |
21780-32560 |
9169×2200×6610 |
| LMN-Ⅱ-234 |
13×234 |
429 |
23760-35000 |
9909×2200×6610 |
| LMN-Ⅱ-252 |
14×252 |
462 |
25740-38000 |
10649×2200×6610 |
|
|
|
|
|

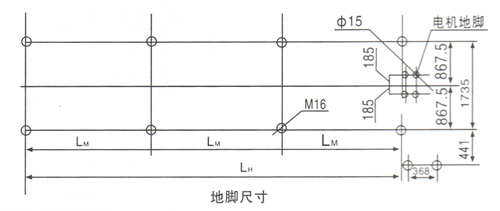

地脚基础尺寸：
 |
-54 |
-72 |
-90 |
-108 |
-126 |
-144 |
-162 |
-180 |
-198 |
-216 |
-234 |
-252 |
| LH |
2114 |
2854 |
3594 |
4334 |
5074 |
5814 |
6554 |
7294 |
8034 |
8774 |
9514 |
10254 |
| LM |
- |
- |
- |
2167 |
2537 |
2907 |
2184.7 |
2431.3 |
2678 |
2924.7 |
2378.5 |
2563.5 |
|
|
|
