HD(HZ)-II2-12型环隙喷吹脉冲袋式除尘器
|

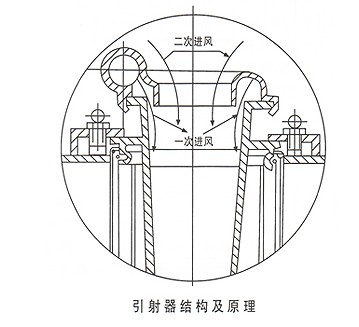

本机采取环隙吹原理，气流引射量大，清灰效果好单机可以组合范围2-12个单元。适用于冶金、钢铁、化工、粮食、建材、矿山、玻璃、铸造等行业。
|
|
|
1.出风口2.引射器3.上盖4.插接管5.花板6.稳压气包7.YA-1
8.电磁阀9.AL-405型闭环控制仪10.滤袋
11.滤袋框架12.灰斗13.螺旋输送机 14.进风口 15.挡板16.CPK-I型差压控器 |

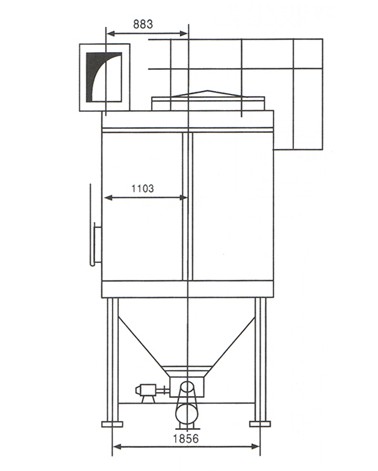

技术性能及外形尺寸：
型号 |
袋数 |
过滤面积米2 |
过滤风速 |
风量米2/时 |
阻力 |
效率% |
外形尺寸A×B×H |
重量（T） |
HZ-N-2 |
70 |
79 |
3.4-5.5 |
3100-24000 |
<120 |
99.5 |
2309×2400×5779 |
4.82 |
HZ-N-3 |
105 |
118 |
-34000 |
3502×2400×5799 |
6.27 |
HZ-N-4 |
140 |
158 |
-48000 |
4836×2400×5779 |
7.37 |
HZ-N-5 |
175 |
198 |
-60000 |
5768×2400×5779 |
9.02 |
HZ-N-6 |
210 |
237 |
-72000 |
6902×2400×5779 |
12 |
HZ-N-7 |
245 |
277 |
-84000 |
8034×2400×5779 |
12.65 |
HZ-N-8 |
280 |
316 |
-96000 |
9168×2400×5779 |
13.53 |
HZ-N-9 |
315 |
356 |
-108000 |
10300×2400×5779 |
14.85 |
HZ-N-10 |
350 |
396 |
-120000 |
11434×2400×5779 |
15.95 |
HZ-N-11 |
385 |
435 |
-132000 |
12566×2400×5779 |
17.93 |
HZ-N-12 |
420 |
475 |
-150000 |
13700×2400×5779 |
19.25 |
|
|
|

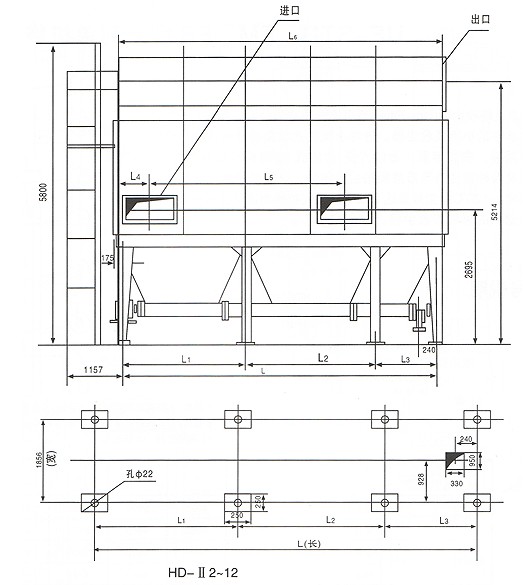

2-12单元除尘器地脚及进出口位置 ：
 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
L1 |
2119.0 |
2192.5 |
2192×2 |
2182.5 |
2192.5×2 |
2192.5 |
2192.5×2 |
2192.5 |
2192.5×2 |
2192.5 |
2192.5 |
L2 |
/ |
/ |
/ |
2266 |
2266 |
2266×2 |
2262×2 |
2266×3 |
2266×3 |
2266×4 |
2266×4 |
L3 |
/ |
1059.5 |
/ |
1059.5 |
/ |
1059.5 |
/ |
1059.5 |
/ |
1059.5 |
/ |
L |
2119.0 |
3252.0 |
4385.0 |
5518.0 |
6651.0 |
7784.0 |
8917.0 |
100050 |
11183 |
12316 |
13449 |
L4 |
668 |
L5 |
/ |
/ |
3399 |
3399 |
3399 |
3399×2 |
3399×2 |
3399×2 |
3399×3 |
3399×3 |
3399×3 |
L6 |
2275 |
3408 |
4541 |
5641 |
6807 |
7946 |
9079 |
10212 |
11345 |
12478 |
13611 |
l7 |
/ |
/ |
/ |
/ |
/ |
4630.5 |
5763.5 |
6896.5 |
8029.5 |
9162.5 |
10295.5 |
|
| |
|
|
